Power quality SVG
電能質量SVG散熱方案
靜止無功補償裝置（SVC）裝置是一種綜合治理電壓波動和閃變、諧波以及電壓不平衡的重要設備。SVG是一種比SVC更為先進的新型靜止型無功補償裝置，是靈活柔性交流輸電系統（FACTS）技術和定制電力（CP）技術的重要組成部分，現代無功功率補償裝置的發展方向。二者在輸配電電力系統中得到了廣泛應用：遠距離電力傳輸、城市二級變電站（35/110kV)、電弧爐、軋機提升機等其他重工業負載、區域電網、光伏供電、風電場、電力機車供電等領域。SVG屬于高熱元件，需配合散熱性能優良的散熱器，才能保證其他穩定的運行，以及增加使用壽命。

        同裕熱能在SVC/SVG散熱上有豐富的技術經驗，可提供散熱性能優良的解決方案，包括提供自然冷卻、強制風冷、液冷方面技術服務支持。
SVG風冷散熱解決方案案例
客戶SVG散熱設計要求如下
環境溫度： 40℃ 風格型號： R4D560-AQ03-01
海拔高度： 3000m 總體溫度要求： <35℃
假定IGBT型號： Infineon IHV IGBT，1250W/pcs，共2pcs, 電阻體100W，
               total 2600W。 		散熱介質型號： I0.2mm
               K=4W/m*K
模塊功率及數量： 7個，總功率為2600*7=18200W

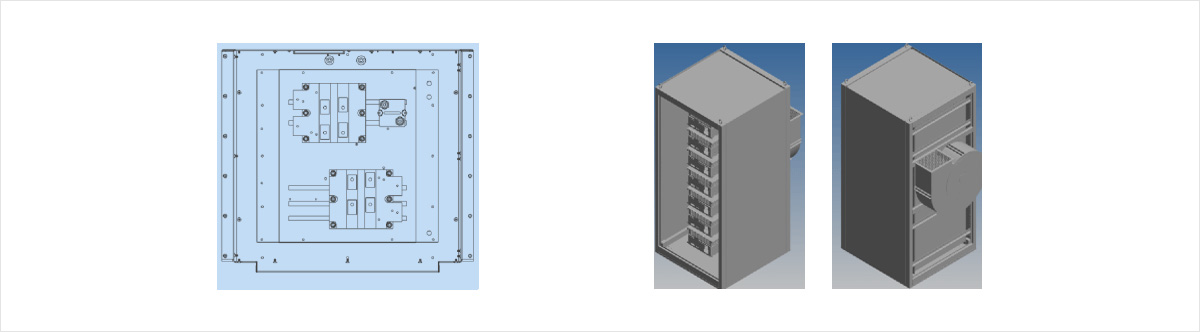

IGBT模型仿真示意圖及參數
IGBT模型仿真示意圖及參數
         · 散熱器尺寸為400x380x100mm，熱管布管特定設計；
           · 發熱體和散熱片間使用導熱硅脂；
           · 使用壁厚1.0MM定制熱管保證散熱效能；
           · 底部8支 9.5 mm熱管采用圓管入槽壓平工藝保證散熱效能；
           · 熱分析Epoxy導熱系數調整到工作極限溫度對應數據，確保仿真與實際的一致性；
           · 采用全鋁Bonded 散熱片；
           · 產品單重約為：22.6Kg；
           · 板底 FIN 片使用AL5052 導熱系數：138 w／m^2 K；

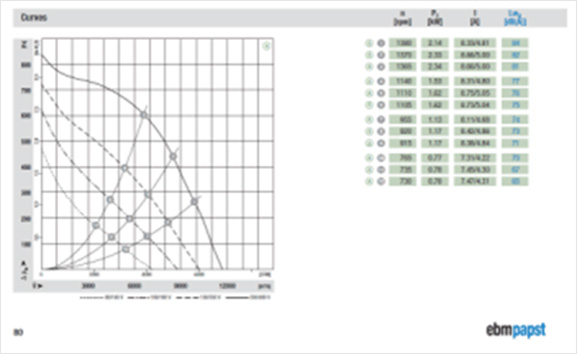

散熱器風機參數為
Ebm-papst 560型風機，型號為：R4D560-AQ03

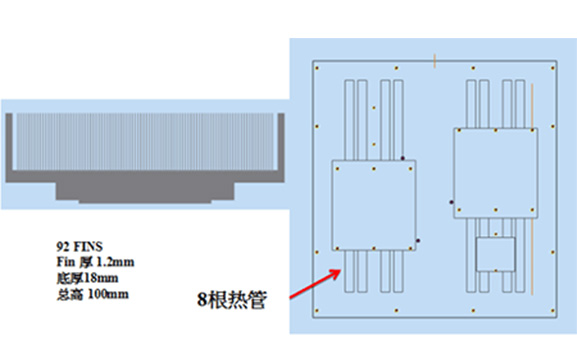

散熱器形式平面示意圖
采用bonded fin +8熱管設計

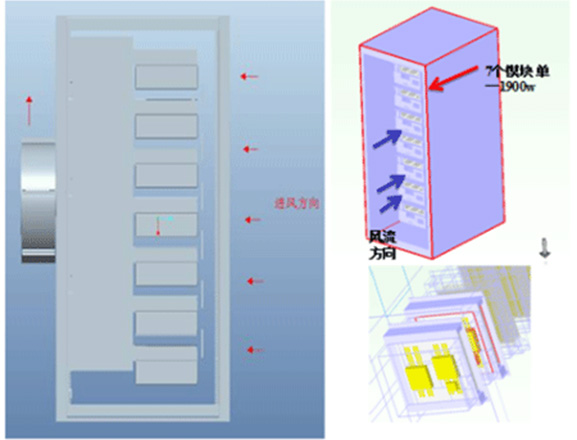

散熱器進出風仿真示意圖

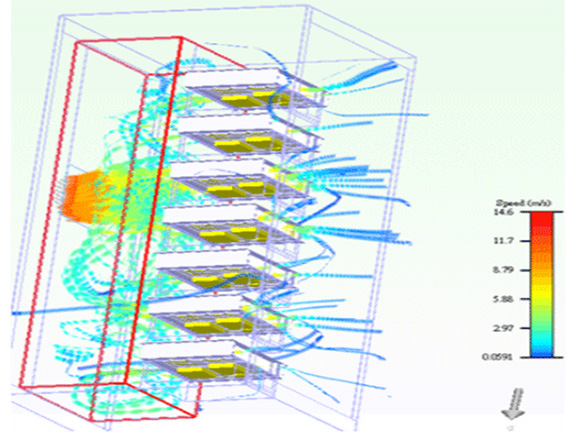

風流仿真示意圖

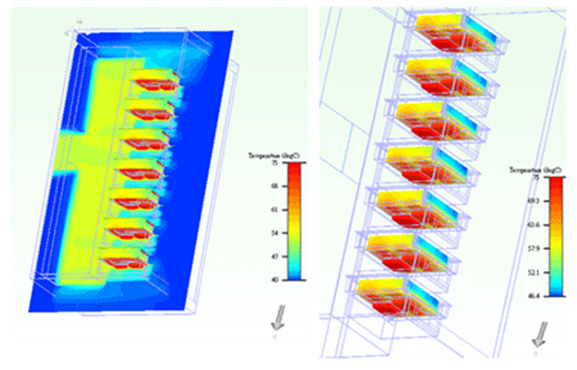

散熱器溫度仿真示意圖

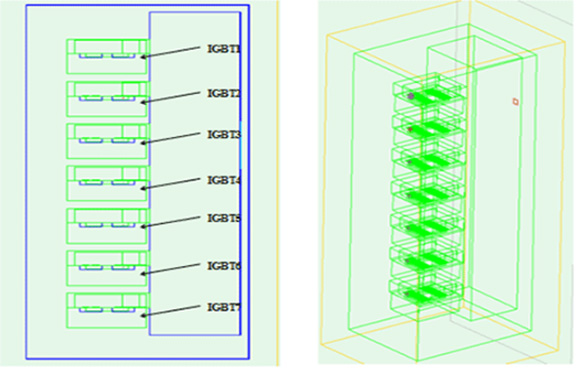

IGBT排列圖 　　人口風速為散熱體fin形外距離2~3cm的中間點
散熱器測溫點仿真示意圖

項 次 最高溫度℃ 入口風速 m/s 熱阻值 C/W 散熱器仿真數據顯示：溫度都在75℃
               以下，溫升小于35℃,符合客戶設定要求。
模組1 74.56 5.4 0.0133
模組2   5.39 0.013
模組3 74.52 5.4 0.013
模組4 74.72 5.36 0.013
模組5 74.56 5.56 0.013
模組6 74.63 5.58 0.013
模組7 74.43 5.58 0.013
